Porte per celle frigorifere: soluzioni pratiche per ambienti a temperatura controllata

Le porte per celle frigorifere sono componenti critici nelle strutture della catena del freddo e fungono da barriera primaria che mantiene l'integrità della temperatura, protegge le merci immagazzinate e garantisce l'efficienza operativa. Sono molto più che normali porte: sono involucri ad alte prestazioni che integrano isolamento, chiusura ermetica, meccanismi di sicurezza e spesso automazione. Questo articolo fornisce una guida pratica per comprendere i principali tipi di porte per celle frigorifere, i principali criteri di selezione e le pratiche di manutenzione essenziali.

Principali tipologie di porte per celle frigorifere

Le porte per celle frigorifere sono classificate principalmente in base al meccanismo di apertura e agli scenari applicativi. Ogni tipo ha i suoi punti di forza e casi d'uso ideali.

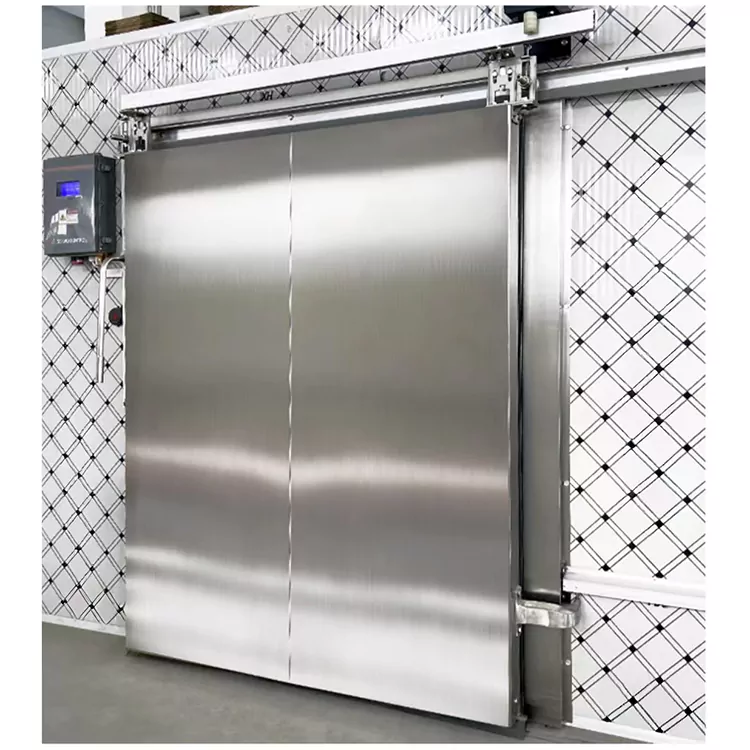

1. Porte scorrevoli (scorrevole orizzontale)

Le porte scorrevoli sono il cavallo di battaglia delle celle frigorifere di medie e grandi dimensioni e delle aree di carico ad alto traffico. I pannelli delle porte scorrono orizzontalmente lungo i binari sopraelevati, senza richiedere spazio per oscillare e riducendo significativamente il rischio di danni da impatto dovuti a carrelli elevatori o transpallet.

• Opzioni di guida: disponibili nelle versioni manuale o elettrica.

• Velocità: secondo gli standard tecnici, la velocità di apertura/chiusura non deve generalmente superare 0,50 m/s per motivi di sicurezza e longevità meccanica.

• Ideale per: corridoi di magazzino, corridoi logistici e qualsiasi area con traffico frequente di carrelli elevatori.

2. Porte a battente incernierate

Queste sono l'opzione più semplice ed economica, operando su cerniere convenzionali.

• Vantaggi: costruzione semplice, eccellente capacità di tenuta (se regolato correttamente), basso costo iniziale.

• Svantaggi: richiede spazio per l'oscillazione sia all'interno che all'esterno della stanza; non adatto a corsie trafficate per carrelli elevatori; potrebbe causare danni da collisione in spazi ristretti.

• Ideale per: piccole aperture delle porte, passaggi per il personale e aree a basso traffico dove lo spazio non è un limite.

3. Porte ad avvolgimento rapido

Queste porte sono caratterizzate da velocità di apertura e chiusura rapide da 1 a 2 m/s, riducendo al minimo la perdita di aria fredda e l'infiltrazione di aria calda durante i passaggi frequenti.

• Caratteristiche principali: Dotato di sensori di protezione antischiacciamento e funzionalità di ripristino automatico per la sicurezza.

• Ideale per: Intersezioni logistiche ad alto traffico in cui il mantenimento della temperatura e la velocità sono entrambi fondamentali.

4. Porte ad sollevamento verticale e pieghevoli

Vengono utilizzati laddove lo spazio laterale è limitato. Il pannello della porta si solleva verticalmente o si piega verso l'alto per aprirsi.

• Requisito: è essenziale che ci sia spazio sufficiente sopra la testa per i binari e per lo stoccaggio delle porte.

• Ideale per: spazi con pareti strette ma altezza del soffitto adeguata.

Costruzione e materiali: il nucleo dell'isolamento e della sigillatura

Le prestazioni di una porta per celle frigorifere dipendono fondamentalmente dai materiali e dalla costruzione.

Nucleo isolante del pannello della porta

L'anima è generalmente realizzata in poliuretano rigido (PU) o schiuma PIR, iniettata ad alta pressione nella cavità del pannello. La densità della schiuma dovrebbe raggiungere i 40-45 kg/m³ per fornire una resistenza termica ottimale.

Lo spessore del pannello varia in base alla temperatura di applicazione:

Rivestimenti del pannello

I rivestimenti esterni sono generalmente realizzati in acciaio inossidabile 304 spesso 0,8 mm o in acciaio zincato preverniciato. L'acciaio inossidabile offre resistenza alla corrosione superiore e facilità di pulizia, rendendolo la scelta preferita per le industrie alimentari, farmaceutiche e sensibili all'igiene.

Sistema di tenuta

Le guarnizioni ermetiche sono fondamentali per prevenire perdite termiche. Le guarnizioni attorno al telaio della porta sono realizzate in TPE (elastomero termoplastico) o gomma siliconica, adatte a temperature comprese tra -75 °C e 75 °C. Questi materiali rimangono flessibili alle basse temperature, garantendo una chiusura ermetica.

Sistema di riscaldamento antigelo

Per le applicazioni con congelatore, i cavi del riscaldamento elettrico devono essere incorporati nel telaio della porta e nella soglia per evitare che la porta si congeli.

• Limite di temperatura: la temperatura della superficie del filo riscaldante non deve superare i 70°C.

• Ridondanza: si consiglia vivamente un circuito di riscaldamento di riserva per prevenire l'immobilizzazione della porta in caso di guasto del riscaldatore primario.

• Profondità di installazione: i cavi di riscaldamento della soglia devono essere incorporati a una profondità di circa 60 mm sotto la superficie per un'efficace distribuzione del calore.

Come selezionare la porta frigorifera giusta

La scelta della porta appropriata richiede il bilanciamento di molteplici fattori operativi ed economici.

Passaggio 1: definire i requisiti operativi

Frequenza del traffico: il traffico ad alta frequenza dei carrelli elevatori richiede porte scorrevoli o ad avvolgimento rapido; l'accesso del personale a bassa frequenza si adatta alle porte a battente incernierate.
Dimensioni di apertura della porta: le aperture più grandi generalmente favoriscono i progetti con sollevamento scorrevole o verticale.
Tipo di carico: considerare se le merci sono pallettizzate, trasportate a mano o trasportate da sistemi automatizzati.

Passaggio 2: valutare le condizioni di temperatura

Applicazioni per congelatori (-18°C e inferiori): riscaldamento elettrico obbligatorio su telaio, soglia e pannelli visivi; spessore dell'isolamento di almeno 120 mm.
Applicazioni con refrigeratori (da 0°C a 5°C): pannelli più sottili (~90 mm) possono essere sufficienti; il riscaldamento in genere non è necessario.
Congelatori a bassissima temperatura/abbattitori: consultare i produttori per soluzioni personalizzate con isolamento e riscaldamento migliorati.

Fase 3: dare priorità alle disposizioni di sicurezza e di emergenza

• Rilascio di emergenza interno: tutte le porte delle celle frigorifere con serratura devono essere dotate di un meccanismo di rilascio di emergenza interno per evitare che il personale rimanga intrappolato all'interno. Questo dispositivo dovrebbe essere dotato di segnaletica fluorescente ed essere sottoposto a un'esercitazione pratica di emergenza almeno una volta all'anno.

• Sensori anti-pizzicamento/di sicurezza: le porte motorizzate devono incorporare rilevatori di presenza a infrarossi, barriere fotoelettriche di sicurezza o bordi di sicurezza pneumatici che attivano un arresto immediato o un movimento inverso quando incontrano un ostacolo.

Passaggio 4: considerare il costo totale di proprietà (TCO)

Sebbene le porte ad avvolgimento rapido o scorrevoli automatizzate abbiano costi iniziali più elevati, possono garantire risparmi significativi a lungo termine in applicazioni ad alto traffico grazie a:

Riduzione della perdita di aria fredda e del consumo energetico.
Ridurre al minimo la frequenza di manutenzione.
Diminuire i rischi legati alla qualità del prodotto derivanti dalle fluttuazioni di temperatura.

Al contrario, le porte a battente manuali possono essere più convenienti per i locali accessori a basso traffico.

Manutenzione e cura ordinaria

Una manutenzione preventiva regolare è essenziale per garantire prestazioni affidabili e prolungare la durata. Si consiglia un programma di manutenzione strutturato.

Controlli giornalieri (prima/dopo ogni utilizzo)

Ispezionare le guarnizioni per individuare eventuali crepe, accumuli di brina o danni fisici. Eliminare eventuali accumuli di ghiaccio dall'area di sigillatura.
Pulire i binari, i rulli e le soglie da detriti, ghiaccio e oggetti estranei per garantire un funzionamento regolare.
Confermare visivamente che gli elementi riscaldanti funzionino (nessuna formazione eccessiva di ghiaccio sul telaio o sulla soglia).

Manutenzione periodica (da settimanale a trimestrale)

Lubrificazione: applicare grasso adatto per alimenti o per basse temperature a cerniere, guide, rulli e catene di trasmissione per ridurre l'usura.
Test del sistema di sicurezza: verificare il funzionamento dei sensori fotoelettrici, della protezione antischiacciamento e dei meccanismi di rilascio di emergenza.
Ispezione dell'hardware: controllare e serrare tutti i bulloni, le staffe e gli elementi di fissaggio che potrebbero allentarsi a causa delle vibrazioni derivanti da operazioni ripetute.
Verifica del riscaldatore: misura l'assorbimento di corrente o la temperatura per garantire che i cavi scaldanti funzionino secondo le specifiche.

Risoluzione dei problemi comuni

Conclusione

Selezionare la giusta porta per cella frigorifera è questione di trovare l'equilibrio ottimale tra prestazioni termiche, durata meccanica, disposizioni di sicurezza e frequenza operativa. Una porta che soddisfa le esigenze specifiche della vostra struttura non solo ridurrà gli sprechi energetici e preserverà la qualità del prodotto, ma contribuirà anche a creare un ambiente di lavoro più sicuro e produttivo.

Punti chiave per una selezione e una manutenzione di successo:

1. Abbina il tipo di porta alla frequenza del traffico e allo spazio disponibile.

2. Specificare uno spessore di isolamento e un sistema di riscaldamento adeguati in base alla temperatura operativa più bassa.

3. Non scendere mai a compromessi sulla sicurezza: i sblocchi di emergenza interni e i dispositivi anti-pizzicamento non sono negoziabili.

4. Implementa un programma di manutenzione ordinaria: un piccolo investimento nella manutenzione previene costosi guasti.
